一、概述

LUX型系列智能旋进漩涡流量计是我公司开发研制的具有国内先进水平的新型气体流量仪表。该流量计集流量、温度、压力检测功能于一体，并能进行温度、压力、压缩因子自动补偿，是石油、化工、电力、冶金等行业用于气体计量的理想仪表。

二、产品主要特点

★ 无机械可动部件，不易腐蚀，稳定可靠，寿命长，长期运行无须特殊维护；

★ 采用16位电脑芯片，集成度高，体积小，性能好，整机功能强；

★ 智能型流量计集流量探头、微处理器、压力、温度传感器于一体, 采取内置式组合,使结构更加紧凑，可直接测量流体的流量、压力和温度，并自动实时跟踪补偿和压缩因子修正；

★ 采用双检测技术可有效地提高检测信号强度，并抑制由管线振动引起的干扰；

★ 采用国内先进的智能抗震技术，有效的抑制了震动和压力波动造成的干扰信号；

★ 采用汉字点阵显示屏，显示位数多，读数直观方便，可直接显示工作状态下的体积流量、标准状态下的体积流量、总量，以及介质压力、温度等参数；

★ 采用EEPROM技术，参数设置方便，可长期保存，并可保存较 长达一年的历史数据；

★ 转换器可输出频率脉冲、4～20mA模拟信号，并具有RS485接口，可直接与微机联网，传输距离可达1.2km；

★ 多物理量参数报警输出，可由用户任选其中之一；

★ 流量计表头可360度旋转，安装使用简单方便；

★ 配合本公司的FM型数据采集器，可通过因特网或者电话网络进行远程数据传输

★ 压力、温度信号为传感器输入方式，互换性强；

★ 整机功耗低，可用内电池供电，也可外接电源。

三、主要技术参数

1．精 确 度：±1.5％R、±1.0％R

2．公称通径：15mm～200mm

3．介质温度：-20～+80℃

4．环境温度：-20℃～+65℃

5．公称压力：1.6MPa；2.5MPa；4.0MPa；6.3MPa

6．输出信号：脉冲；4～20mA（两线制）

7．通信接口：选用RS-485通信接口

8．供电电源：输出信号外供DC24V；流量计内置3.6V锂电池

9. 防爆标志：ExdIIBT4

10. 防护等级：IP65

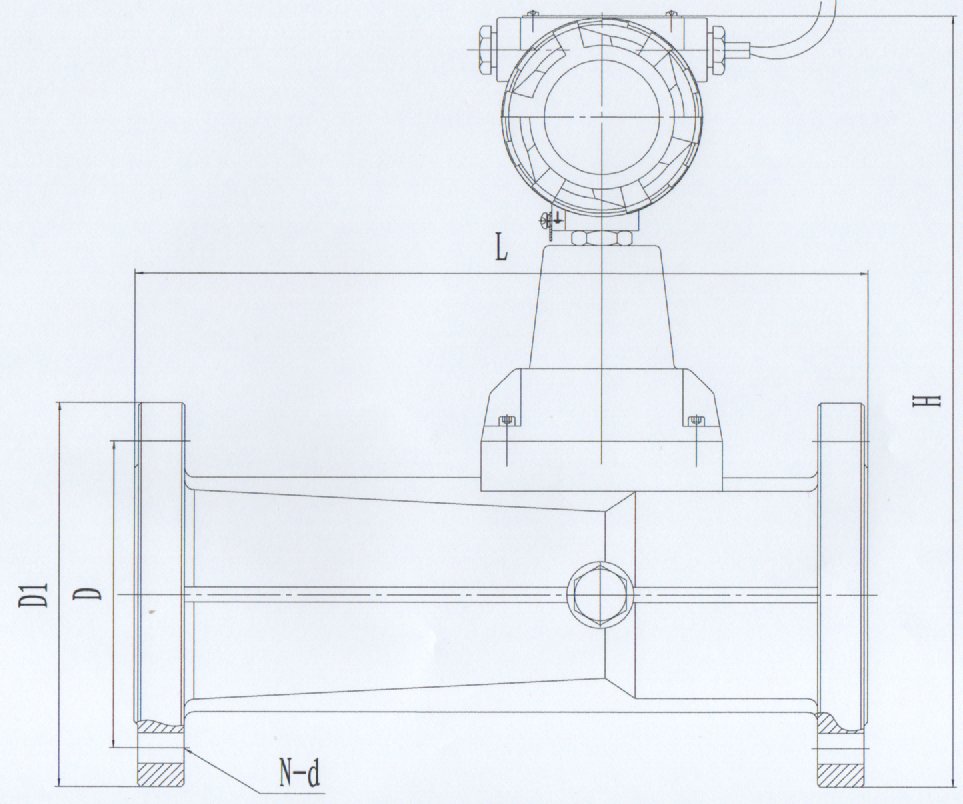

四、流量计外形尺寸示意图
